Brückenabläufe nach WAS 1

Brückenabläufe sorgen für die gezielte Ableitung von Niederschlagswasser und schützen Brückenbauten vor Staunässe, Frostschäden und chloridhaltigen Tausalzen. Als Hersteller fertigen wir Brückenabläufe als ständig verfügbares Komplettsortiment oder Sonderanfertigung gemäß BAST-Richtzeichnung WAS 1 und den Vorgaben der ZTV-ING.

Spezifikationen

Eigenschaften und Einsatzbereiche

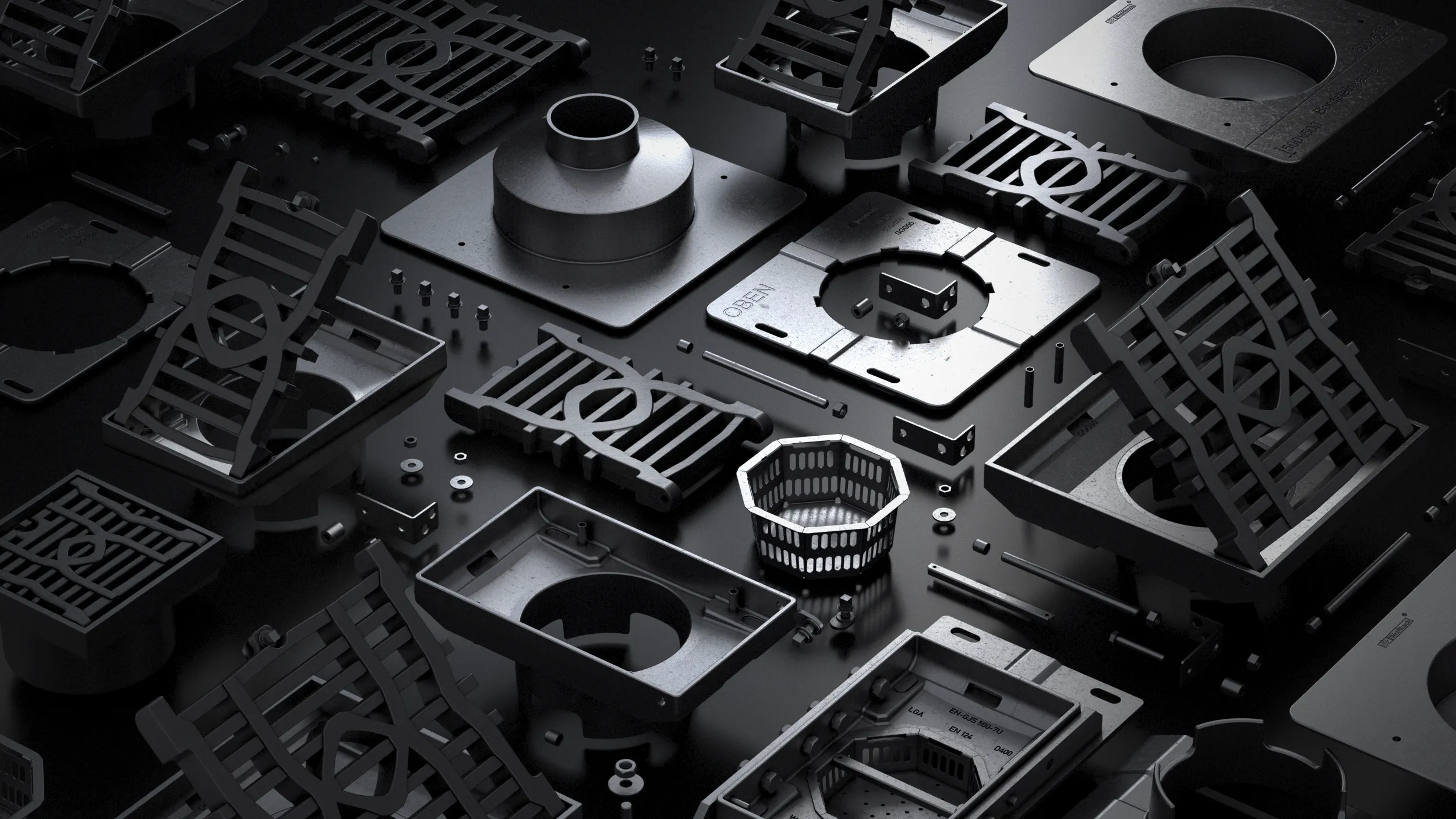

Unsere Brückenabläufe nach Richtzeichnung WAS 1 in der standardisierten Ausführung 300×500 mm haben sich im Ingenieurbau bewährt. Die Höhen-, Längs- und Seitenjustage mittels Stellbolzen ist für die Montage einfach und absolut sicher. Je nach Einbausituation liefern wir Brückenabläufe mit Dichtflansch, mit Schlammeimer sowie mit unterschiedlichen Rostvarianten.

Die Ablaufkörper sind montagefertig vorbereitet und werkseitig mit Aufsatzrahmen, Dichtmanschette und Anschlussstück kombinierbar. Sonderlösungen wie höhenreduzierte Bauformen oder dem Bauwerk angepasste Lösungen lassen sich kurzfristig planen, herstellen und nach Freigabe liefern, auch für Stahlbrücken.

Technische Daten

  • 01

    Normen

    DIN EN 124-2, DIN 1229

  • 02

    Nennweiten

    DN 100 – DN 200

  • 03

    Belastungsklasse

    Bis D 400

  • 04

    Korrosionsschutz je nach Werkstoff

    Tauchlack, feuerverzinkt, Farbschichtenaufbau nach ZTV-ING Teil 4, Ausführungen aus hochlegiertem Stahl

  • 05

    Korrosionsbeständige Materialien

    für den langfristigen Einsatz im Außenbereich

  • 06

    Zubehör

    Bedienschlüssel, Montageunterstützung, Schlammeimer, Dichtmanschette, Aufsatzrahmen, 4-fach-Verschraubung möglich

  • 07

    Besonderheiten

    Andauernde Lagerhaltung im Komplettsortiment, mit der Möglichkeit werkseitig Sonderlösungen direkt umzusetzen
